S. Lawrencenko and S. Negami, Irreducible triangulations of the Klein bottle, J. Combin. Theory, Ser. B 70 (1997), 265-291.

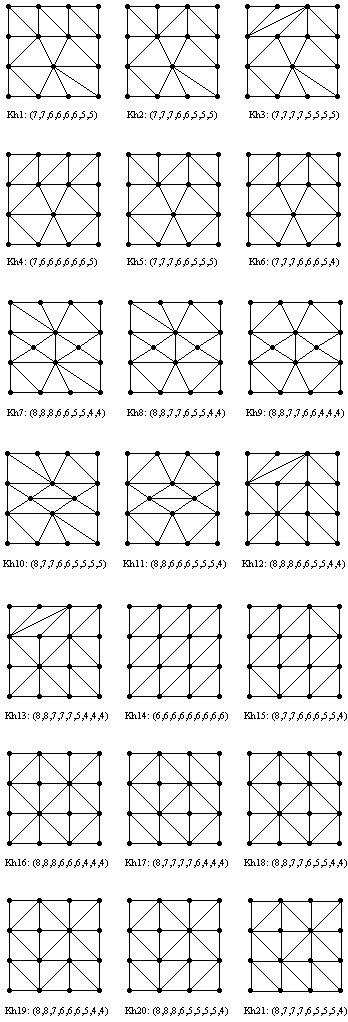

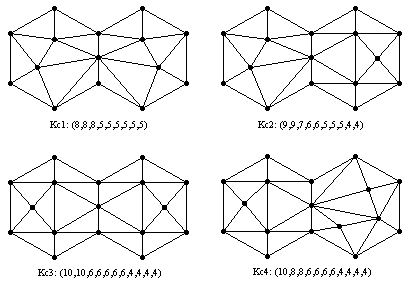

なお,handle type の本当の姿を得るためには, 各矩形の水平な辺の組を同じ向きで同一視し, 垂直な辺の組を逆向きに同一視する必要がある. crosscap type を作るには, それぞれの六角形の境界上の向かい合う頂点が一致するように 同一視する.
